与切割计时器的自动夜灯设计?

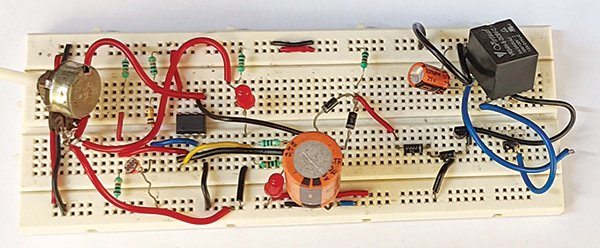

设计电路很容易，在黄昏时照亮灯并在黎明时关闭灯光，其中许多设计出现在Effy中。但是，以这种方式控制的灯将整夜散布，浪费电力并缩短灯的寿命。大多数家庭和商务设施都在黄昏时有户外灯，几个小时后出去。此处描述的设备可以通过在夜间激活灯并在2-6小时后将其关闭来自动执行此过程。这种方法在保护被阻塞家庭的情况下特别有效，因为天文钟照明会产生对专业的幻想并避免可能的入侵者。本文引用：图1：板原型图2：示意图和工作图2显示了自动夜灯的电路图。围绕Double Channel IC LM358的AMP OP建造。第一个操作放大器是围绕IC1A构建的，并用作比较器。比较者投资的引脚2偏向MI电阻电压R1和R2的电源电压的ddle。白天，与比较相的引脚3连接的LDR电阻较低。引脚3英寸二维的电压低于引脚2中的电压，因此比较器的引脚1的出口较低。到了晚上，LDR电阻的增加超出了R3和VR1的电阻，从而导致比较器的引脚1的出口较高（即，低于电源电压低约1.5伏）。 VR1电位器用作灵敏度控制。第二个操作放大器围绕LM358 IC的IC1B构建。它的倒输入引脚6连接到C1 SuperCount。 R4和LED1电阻将引脚1 IC1A比较器的输出降低到LED1的直接电压，即约为2V。使用该电压通过电阻R6加载超级电流。这可以保护损坏损坏的损坏，并确保它以恒定的速度加载而不会受到电源电压波动的影响。 piN 5输入没有第二个IC1B比较器的面部通过VR2电位器连接到高级LED2电压。 LED2还用作点火指示器。最初，将C1超计排出，并且相位进入引脚是引脚5中的电压大于入口进入相位的引脚6中的电压，因此第二个IC1B比较器的引脚7中的出口较高。因此，在夜间，IC1A和IC1B比较器的两个输出都很高。两个比较器的输出通过DIODES D1和D2适用于晶体管T1以及上拉R8电阻。该T1驱动晶体管打开了继电器RL1接触的接触。几个小时后，C1超级定位中的电压超过了第二个比较器的引脚5的电压，并且引脚7中的出口较低。这切断了T1晶体管并关闭灯。初始比较器的启动仍然很高，LED1继续发射光，C1继续加载。早晨，比较器的第一个DEPArture也减少了，LED1熄灭了。 C1 SuperCount开始通过R6和R5下载。到了晚上，C1已被完全驱逐出去，并且巡回赛准备了下一个工作周期。 R5对于确保即使打开电源也可以下载C1很重要。该设备无需在白天重新启动，并且每天晚上都会在没有手动干预的情况下将灯锁在家里几个小时。在整个实验中，已经观察到比较器的出口不是低压。如果输出较低，则在比较器输出处将有一个小电压（约0.8 V）。由于他给了D1和D2是门的一部分，即使任何比较的出口很低，因此阳极D1，D2和D4结合的电压约为1.3-1.4伏。这足以打开T1晶体管。因此，D4和D5连接到基本电路，吸收该电压，并且仅在两个比较器的输出为高的。结构和测试图3显示了使用图4中所示的组件的设计，用于自动夜灯的单个侧面PCB设计的实际尺寸。将电路组装在PCB上后，将其封装在足够的框中，并将所有开关和LED放在框上方。确保盒子顶部的LDR。在盒子的头部附有1个。附有2，并带有盒子的背面。该设备是通用板可以用Tello板组装它。将大约2伏在LED2阳极前面的VR2 Bernier的相位输入IC1B上涂上。晚上，调整VR1以点亮LED1和灯光。几个小时后，设置VR2并关闭灯。在黑暗中，IC1A切割校准比较很高。虽然C1电压低于连接到IC1B引脚5的VR2电压，但IC1B比较器仍然很高。 10,000秒（或2小时零47分钟）和86.5％的LED1（2 V）电压的C1 SuperCount Cobra 63.2％（2V）和86.5％（批准）20,000秒（或5小时33分钟）后，LED1电压的1.73V）。因此，您可以通过使用VR2光标调节电压来确定剩余光的持续时间。例如，要在夜间照明光线后2小时47分钟后关闭灯，请使用VR2在IC1B的引脚5中配置电压至1,264V。这使您可以使用VR2调整2-6小时的时间。
